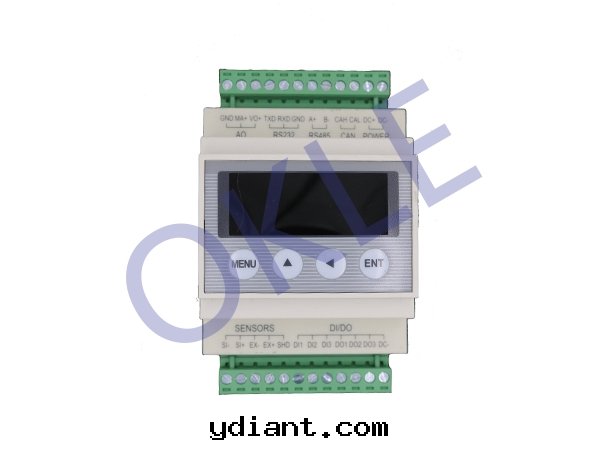

FA09A模块化設計，導軌式安裝
•産品主要特點：
用途：稱重/測力显示、峰值检測/显示保持、定值DO輸出與模拟量AO/數字變送。
整機EMC設計，抗干擾能力強，适用于工業环境。
32位ARM CPU，48MHz主頻，運算速度快。
6+6位紅色LED數码管，英文字符/數字显示。
采用24位高精度高速∑-△A/D轉换模块，內部分辨率1/1,000,000，最高采樣頻率3200Hz。
采用獨特的抗振濾波算法，以确保在秤體振動较強时稱量結果的穩定性與準确度，以及在重量變化时的快速反应能力。
具有上電置零、自動零位跟蹤、手動/自動置零與零位校準功能。
具有加载校準、數字校準、分段修正與分段計算功能。
具有自動加密、按键加密、按键解密、數字設定、數字調校與接口測試功能。
3路可選配、可定義的常開開關輸入[DI]與3路可定義的常開晶體管開關輸出[DO]。
1路可選配、可定義的電流信号輸出[AO：0~20mA]。1路可選配、可定義的電壓信号輸出[VO：0~10V]。
RS232、可選配的RS485與CANBUS通信口外接上位機IPC/PLC與LED遠程显示器。

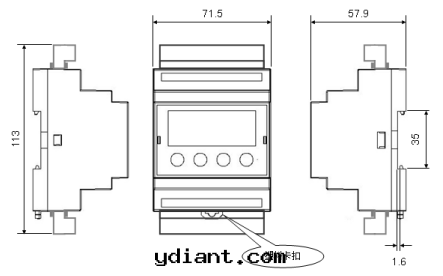

安裝尺寸/Mounting Dimension
显示
6+6位紅色LED數码管，英文字符/數字显示。
重量显示範圍：-9,999~+99,999。
最大秤量：可設定1~99,999。
显示分度：可選1，2，5，10，20，50，100，200，500。
显示分辨率：1/50,000。
小數點位置：可選0，0.0，0.00，0.000，0.0000。
显示刷新时間：可設定0.01~1.00s。
• 按键
4个按键用于菜單操作與快捷操作。
• 激勵電壓/最大電流：DC5V/120mA（8个350Ω的傳感器）
信号輸入範圍：0~12.5mV。
稱重傳感器輸出靈敏度：1.0~2.5mV/V。
24位∑-△ADC，內部分辨率1/1,000,000。
采樣頻率可選：3200Hz，1600Hz，800Hz，400Hz，200Hz，5Hz。
獨特的抗振濾波算法，精準稱量，穩定显示，快速響应。
零位漂移：±0.1μV/℃ RTI（折合到輸入端）。
增益漂移：±5ppm/℃。
非線性度：0.005%FS。
• 開關量/模拟量信号接口
3路可選配、可定義的常開開關輸入[DI]。
3路可選配、可定義的常開晶體管開關輸出[DO]。
繼電器開關觸點容量：AC250V/DC24V，1A。
可連接：上位機IPC/PLC與LED遠程显示器。
• 工作指标
工作電壓：DC24V±20%。
最大功耗：3W
工作温度：-25℃～+45℃。
儲存温度：-30℃～+60℃。
相对湿度：不大于85%RH。
重量：約167g。
