特點與用途/Features & Applications
采用高精度電阻應變式原理
◆可滿足 49.0N—490.0N範圍內的力測量。
◆不鏽鋼材料，密封焊接，防油、防水、耐腐蝕
◆磨合結構設計，壓式承载，安装使用方便靈活。
◆安全防爆型産品，可用于惡劣环境及危險性场合。
◆鋁合金/不鏽鋼材料
◆体積小巧，外型美觀
◆動态響應頻率高

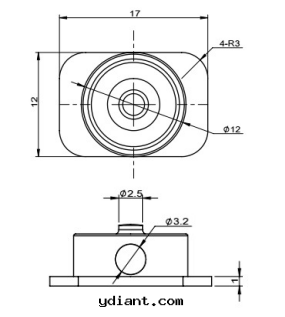

安装尺寸/Mounting Dimension
受力方式/Load Direction
| 配線图/ Wiring Code
|
參數 | Specifications | 技術指标/Technique |
额定容量 | Capacity | 50,100,200,300,500N |
輸出靈敏度 | Rated output | 1.5±15%mV/V |
零點輸出 | Zero balance | ±0.03 mV/V |
非線性 | Non-linearity | 0.50%F.S. |
滞後 | Hysteresis | 0.20%F.S. |
重複性 | Repeatability | 0.20%F.S. |
温度靈敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
零點温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
輸入電阻 | Input impedance | 800~1100Ω |
輸出電阻 | Output impedance | 800~1100Ω |
絕緣電阻 | Insulation | ≥5000MΩ/100VDC |
激勵電壓 | Recommended excitation | 5V |
最大激勵電壓 | Maximum excitation | 10V |
温度補償範圍 | Compensated temp range | -10~60℃ |
工作温度範圍 | Operation temp range | -20~80℃ |
安全超载 | Safe overload | 120%F.S. |
极限超载 | Ultimate overload | 150%F.S. |
電缆線尺寸 | Cable size | φ2×3000mm |
材料 | Material | Stainless Steel（不鏽鋼） |
