特點與用途/Features & Applications
●不鏽鋼材料，长期穩定性好
●可取代現有轉軸，便于安装
●适用于港口，碼头貨物計量及啟閉機，起吊設备的安全檢測
●尺寸形狀可定制

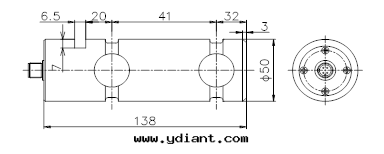

安装尺寸/Mounting Dimension
受力方式/Load Direction
| 配線图/ Wiring Code
|
參數 | Specifications | 技術指标/Technique |
额定容量 | Capacity | 50kN |
輸出靈敏度 | Rated output | 1.0±5%mV/V |
零點輸出 | Zero balance | ±2% F.S. |
非線性 | Non-linearity | 0.5%F.S. |
滞後 | Hysteresis | 0.2%F.S. |
重複性 | Repeatability | 0.2%F.S. |
蠕變（30min） | Creep(30min) | 0.05%F.S. |
温度靈敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
零點温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
輸入電阻 | Input impedance | 750±30Ω |
輸出電阻 | Output impedance | 700±10Ω |
絕緣電阻 | Insulation | ≥2000MΩ/100VDC |
激勵電壓 | Recommended excitation | 10V |
最大激勵電壓 | Maximum excitation | 15V |
温度補償範圍 | Compensated temp range | -10~60℃ |
工作温度範圍 | Operation temp range | -20~80℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 300%F.S. |
電缆線尺寸 | Cable size | M12×1-4P |
材料 | Material | Stainless Steel（不鏽鋼） |
單件重量 | Weight approx. | 1.8kg |
防護等級 | IP Class | IP67 |
